江蘇三馬電動葫蘆構造特征

CD、MD，型電動葫蘆由減速器、運行機構(固定式不用)、卷簡裝置、吊鉤裝置、聯軸器裝置、起升電機(CD,型)或雙速電機組(MD型)電氣裝置等部件組成。0.5~5噸(起升高度 18 米以上)運行式電動葫蘆除上述部件外，再加裝平衡梁裝置及雙輪小車裝置10噸16噸、20噸運行式電動葫蘆全部用平衡梁裝置 并使用二套電動小車。

(一)

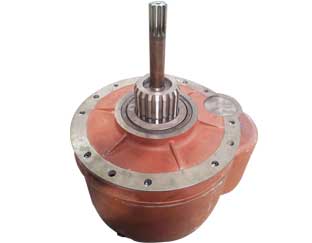

電動葫蘆減速器分別采用行星輪、斜齒輪減速，結構緊湊、承載能力大。齒輪及齒輪軸用合金結構鋼制造，并經過熱處理。殼體均為鑄鐵制造，密封可靠。

(二)江蘇三馬電動葫蘆運行小車機構

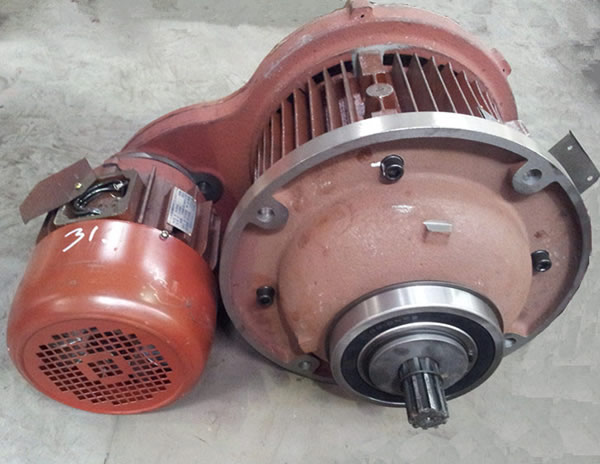

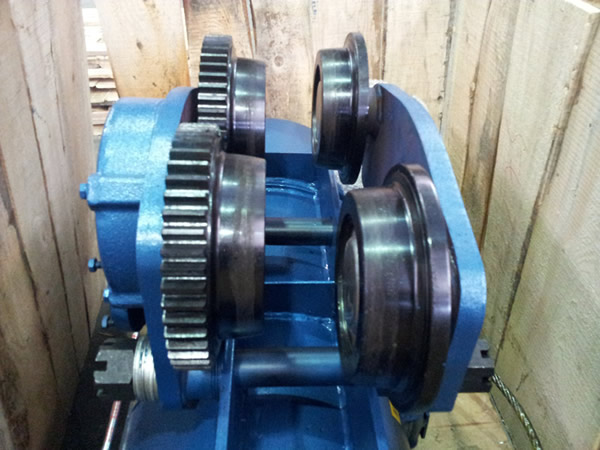

運行機構也稱電動小車，由帶制動器的錐形轉子電動機通過運行減速器帶動小車的一對主動輪，使整個葫蘆沿著軌道移動; 5t(含 5t)以下為一套驅動裝置，10t、16t、20 采用兩套驅動裝置，當用于箱形梁或與H 型鋼配套使用時，車輪踏面為直線形，用于工字鋼軌道時，車輪踏面為圓弧形。

(三)江蘇三馬電動葫蘆卷簡裝置

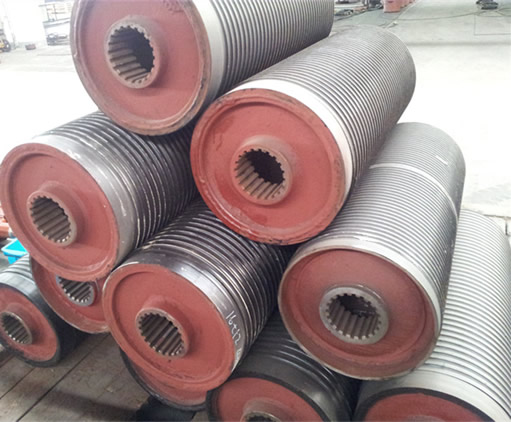

卷筒全部采用鋼管制成，卷筒左端蓋花鍵與減速器空心軸連接，另一端用滾動軸承支承在錐形電動機前端伸出部位，卷筒外殼用鋼板制成。

(四)江蘇三馬電動葫蘆吊鉤裝置

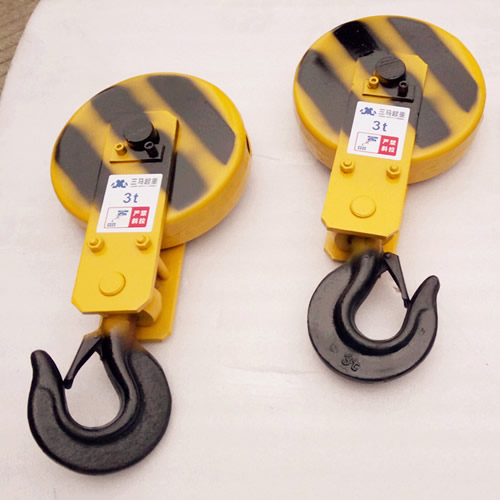

吊鉤采用專用鋼模鍛制成，并用推力球軸承通過吊鉤橫梁與外殼相連接，使吊鉤運轉自如?；営设T鐵制成，其中0.25t~5t 為單滑輪式吊鉤，10t、16t、20t為雙滑輪式吊鉤。

(五)江蘇三馬電動葫蘆彈性聯軸

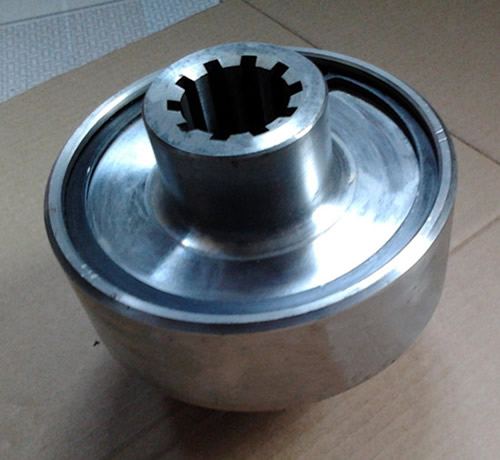

電機的力矩，通過爪形彈性聯軸器傳遞到減速器，爪形彈性聯軸器能吸收負載沖擊獲得平穩的起動。

(六)江蘇三馬電動葫蘆錐形起升電機

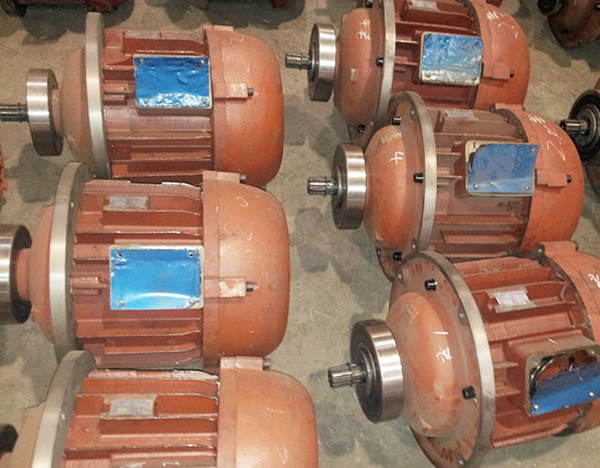

起升電機采用較大起動力矩的錐形制動電機，以適應工作中頻繁的直接起動，電機不工作時，錐形制動器在彈簧力的作用下緊抱電機后端蓋，始終處于制動狀態。工作時，電機接電后，錐形轉子產生軸向磁拉力，磁拉力克服彈簧力，使風扇制動輪(配無石棉材料制動環》脫開后端蓋，電機正常運轉斷電后，軸向磁拉力消失，在彈簧力作用下，風扇制動輪返回到原狀態，實現制動。

(七)江蘇三馬電動葫蘆雙速電機組

雙速電機組由主起升電動機、慢速起升電動機和慢速驅動裝置組成。主起升電機工作時，慢速起升電機不接電處于制動狀態，慢速驅動裝置不動，電動葫蘆快速升降。慢速起升電機工作時，通過慢速驅動裝置帶動主起升電機錐形轉子旋轉。此時，主起升電機不接電處于制動狀態，電動葫蘆慢速升降,這樣就產生了兩種起升速度。

(八)江蘇三馬電動葫蘆限位裝置

為防止吊鉤上升、下降超過極限位置而造成故障，電動葫蘆上裝有限位器，當?shù)蹉^達到極限位置時，由卷筒裝置上的導繩器帶動卷筒外殼上的限位桿動作，觸動安裝在主電機上的限位開關而起限位作用。為了確保安全可靠，5t、10t、16t、20t電動葫蘆在起升上極限位置處又安裝了重錘限位裝置，有效防止吊鉤裝置撞到葫蘆本體,一般情況下,應將重錘限位裝置作為第一限位使用。

(九)江蘇三馬電動葫蘆控制箱電氣裝置

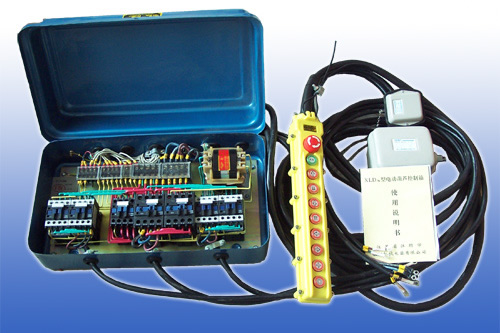

電氣裝置是由電控箱、電控箱連接架、限位器、控制按鈕、軟纜引入器等組成,電動葫蘆的起升和運行通過控制按鈕的操作來實現。電氣裝置的安裝、接線、維護保養均須有資質的專業人士才能操作

(+)江蘇三馬電動葫蘆起重量限制器

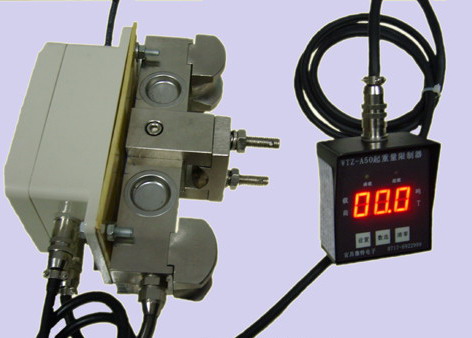

按國家特種設備安全技術規范要求,本公司3噸以上(含3噸電動葫蘆均設置了起重量限制器,用以在超載時自動切斷上升電路.保護設備。

其傳感器裝置安裝在電動葫蘆鋼絲繩固定端處，安裝要求詳見起重量限制器的專用說明書;其中控制系統，全部安裝在電動葫蘆控制箱內，需對起重量限制器調試時，可按其專用說明書的要求對控制系統進行調試。

更多相關信息請查閱電動葫蘆說明書   點擊下載
