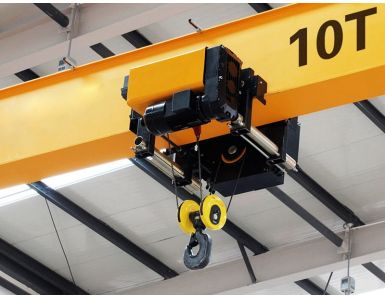

歐式鋼絲繩電動葫蘆

歐式鋼絲繩電動葫蘆是根據最新國家標準GB/T3811《起重機設計規范》，并參考?xì)W洲FEM標準，采用先進設計技術開發的新產品。整套電動葫蘆是一種新型節能環保產品，其技術處于國際先進水平，性價比在同類產品中名列前茅。

√ 采用FEM標準設計。
√ 提升高度：6~50 m。
√ 起重能力：最大320噸。

概述

歐式鋼絲繩電動葫蘆是根據最新國家標準GB/T3811《起重機設計規范》，并參考?xì)W洲FEM標準，采用先進設計技術開發的新產品。整套電動葫蘆是一種新型節能環保產品，其技術處于國際先進水平，性價比在同類產品中名列前茅。

特征

一般來說

一般布置為并聯（C型結構），即繩卷筒通過減速機與電機并聯。

具有極限尺寸小、結構緊湊、空間利用率高的特點。

產品采用模塊化設計，受力結構合理，分組性好。

起升、制動平穩。參數設計合理，維護簡單方便。

起升電機

起升電機采用德國原裝進口2/12級電機。

歐洲優化設計，起重電機自重小，輪壓小。

起升速度為雙速或變頻。

定位精確，蓋子采用鋁質，最大限度降低自重。

電機內齒輪采用磨削加工，硬度達到60HRC以上，精度7級。

整套性能更穩定，效率更高，使用壽命更長。

起重減速機

斜齒輪；硬齒面

自重??；密封性好

穩定性強；使用壽命長

起升制動器

自動磨損補償電磁吸盤制動器

常閉制動器與電機一體化設計，同步性好

密封性好；防塵的; 重工人階級

大面積摩擦連接；制動力矩可調

繩鼓

繩筒由套筒、左右端蓋組成。

裝配時，電機旁的繩卷筒通過花鍵殼與電機花鍵軸連接，并通過花鍵嚙合傳遞扭矩。滾筒花鍵座與電機花鍵軸端留有1mm間隙，防止電機輸出軸承受應力。

當?shù)蹉^處于最低位置時，至少有兩圈鋼絲繩纏繞在卷筒上。

采用免維護軟導繩器，避免鋼絲繩脫離罐體。

上升限制裝置

四級可調旋轉上升限位通過鋼板折彎支撐座固定在法蘭上。

上升限位輸出軸為非標定制腰形軸。卷筒支撐軸上銑有一定深度的腰形凹槽，繩筒的轉數通過配合傳遞給上升限位器，起到控制電動葫蘆上升限位的作用。

鋼絲繩

高強度鋼絲繩；2160 N/mm2 破斷拉力；

鍍鋅，免維護

掛鉤裝置

1/4繩——輸出符合德國DIN標準的高強度吊鉤；

結構緊湊；安全等級高；

舉起的重物擺動幅度?。?/span>

安全鎖；鼠標鉤。

反作用輪裝置

反作用輪裝置由反作用輪、支撐架、彈簧組成。調節彈簧的減量使電動葫蘆運行。反作用輪始終有一個力沖擊主梁下方的蓋板，使主動輪獲得足夠的輪壓，避免打滑。獨特設計的反作用輪裝置取代了傳統低頭葫蘆的配重箱，有效降低自重，同時保證整機運行平穩。

電動裝置

控制電器部分采用德國施耐德原廠封裝；性能可靠、靈活性高、使用壽命長；可選配超載限制器記錄起重機工作記錄和自動監控記錄儀長期保存記錄數據；被稱為起重機的“黑匣子”。
